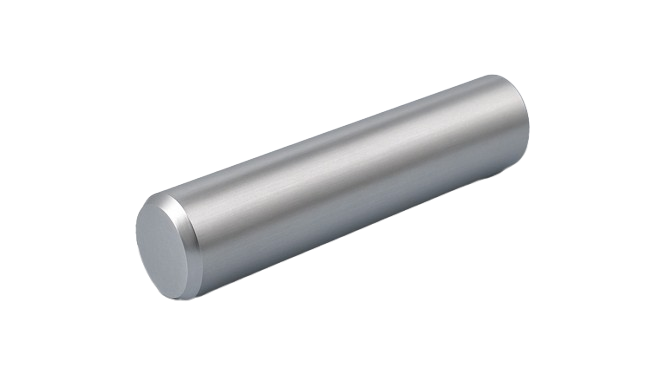

پین توپر Din7

پین توپر Din7 یک پین استوانه‌ای کاملاً صیقلی و بدون درز است که برای فیکس‌کردن و موقعیت‌دهی دقیق قطعات مکانیکی استفاده می‌شود. تولیدکنندگان این پین را از فولاد سخت و با تلرانس ابعادی بسیار دقیق می‌سازند تا اتصال قطعات را بدون لقی و جابجایی تضمین کنند.

برخلاف پین‌های فنری یا چاکدار، پین توپر ساختاری یکپارچه و کاملاً توپر دارد و اتصال پایدار، هم‌مرکز و دقیق بین قطعات ایجاد می‌کند. طراحان صنعتی از این پین در مونتاژهایی استفاده می‌کنند که تراز کامل، استحکام بالا و عدم چرخش نسبی اهمیت زیادی دارد.

عملکرد پین توپر Din7

ماشین‌کاران سوراخ محل نصب را با تلرانس H7 ایجاد می‌کنند و پین با تلرانس قطر h8 درون آن قرار می‌گیرد. این ترکیب تلرانسی، فیت دقیق و محکم ایجاد می‌کند و قطعات را بدون لغزش یا چرخش در جای خود نگه می‌دارد.

این نوع پین برای اتصالاتی که دقت ابعادی بالا و ثبات طولانی‌مدت نیاز دارند، انتخابی ایده‌آل محسوب می‌شود.

مشخصات فنی پین توپر Din7

• شکل ظاهری: استوانه‌ای صاف با دو سر پخ‌دار (Chamfered Ends)

• جنس استاندارد: فولاد C45 یا فولاد آلیاژی 100Cr6

• جنس‌های جایگزین: فولاد ضدزنگ A1، A2، A4 یا برنج

• سختی سطح: 450 تا 700 ویکرز (بسته به متریال)

• پوشش سطحی: ساده (Plain) یا اکسید سیاه (Blackened)

• تلرانس قطر: h8 مطابق استاندارد ISO 286

• تلرانس طول: ±0.2 تا ±0.5 میلی‌متر

• نوع لبه‌ها: دو سر پخ‌دار برای نصب سریع و دقیق

نحوه نصب پین توپر Din7

1. ابتدا سوراخ را با دقت بالا و تلرانس H7 ماشین‌کاری کنید.

2. پین را با پرس مکانیکی یا چکش نرم در محل قرار دهید.

3. در صورت نیاز به جداسازی، از پانچ دقیق یا ابزار بیرون‌کش مخصوص استفاده کنید.

نصب صحیح، حداکثر دقت و استحکام اتصال را تضمین می‌کند.

مزایای پین توپر Din7

• ایجاد موقعیت‌دهی دقیق و پایدار

• مقاومت بالا در برابر نیروهای برشی و لرزش

• مناسب برای مونتاژهای دقیق صنعتی

• عملکرد مطمئن در شرایط دمایی بالا

• دوام و طول عمر بالا

کاربردهای پین توپر Din7

• فیکس‌کردن قطعات در ماشین‌آلات صنعتی

• موقعیت‌دهی بلبرینگ‌ها و چرخ‌دنده‌ها

• استفاده در قالب‌سازی و ابزارسازی دقیق

• صنایع خودروسازی و تجهیزات سنگین

• مونتاژهای مکانیکی با تلرانس‌های سخت‌گیرانه

نام‌های متداول در بازار

• پین توپر DIN 7

• پین موقعیت‌دهنده

• پین استوانه‌ای صاف

• Straight Dowel Pin

• Parallel Pin
