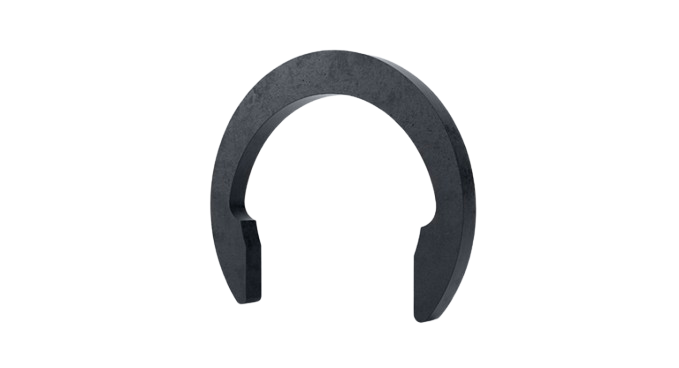

خار دو گوش (H)

خار دو گوش که در بازار با نام خار H نیز شناخته می‌شود، یکی از پرکاربردترین انواع خار فنری محوری در صنعت است. این قطعه با طراحی دو زبانه‌ (دو دندانه‌ای) روی محورهایی که دارای شیار استاندارد هستند نصب می‌شود و قطعات را به‌صورت ایمن در جای خود نگه می‌دارد.
در منابع فنی انگلیسی، این قطعه را با عنوان H-Type Retaining Ring معرفی می‌کنند؛ زیرا فرم ظاهری آن شباهت زیادی به حرف H دارد.

خار دو گوش با قرارگیری دقیق داخل شیار محور، از حرکت محوری قطعاتی مانند بلبرینگ، بوش، چرخ‌دنده، واشر و پین جلوگیری می‌کند و اتصال مکانیکی مطمئنی ایجاد می‌نماید.

کاربرد خار دو گوش H در صنعت

مهندسان و تکنسین‌ها از خار دو گوش (H) در پروژه‌هایی استفاده می‌کنند که به تثبیت قطعات روی شافت نیاز دارند. نصب سریع و عملکرد مطمئن، این قطعه را به یکی از انتخاب‌های اصلی در مونتاژهای صنعتی تبدیل کرده است.

مهم‌ترین کاربردها:

• صنعت خودروسازی: تثبیت چرخ‌دنده، بوش و پین روی محور

• ماشین‌آلات صنعتی و کشاورزی

• پمپ‌ها، موتورهای الکتریکی و گیربکس‌ها

• ابزارآلات برقی و تجهیزات صنعتی

• خطوط مونتاژ و تولید انبوه قطعات

در بسیاری از خطوط تولید، اپراتورها با استفاده از انبر مخصوص خار، عملیات نصب را در چند ثانیه انجام می‌دهند و سرعت مونتاژ را افزایش می‌دهند.

جنس و متریال خار دو گوش

تولیدکنندگان برای ساخت خار دو گوش (H) از فولادهای فنری با کیفیت استفاده می‌کنند تا قطعه خاصیت ارتجاعی بالا و مقاومت مکانیکی مناسب داشته باشد. انتخاب متریال مناسب، عملکرد پایدار خار را در شرایط کاری مختلف تضمین می‌کند.

متریال‌های رایج:

فولاد فنری

• سختی و خاصیت فنری بالا

• مقاومت عالی در برابر تنش

• رایج‌ترین نوع در کاربردهای صنعتی

فولاد ضد زنگ

• مقاومت بالا در برابر رطوبت و خوردگی

• مناسب صنایع غذایی و محیط‌های مرطوب

فولاد با پوشش فسفاته یا اکسید سیاه

• افزایش مقاومت سطحی

• ظاهر مات صنعتی

• کاربرد گسترده در ماشین‌آلات عمومی

فولاد گالوانیزه

• مقاومت متوسط در برابر زنگ‌زدگی

• ظاهر براق

• مناسب محیط‌های با رطوبت کنترل‌شده

انتخاب جنس مناسب خار H به شرایط محیطی، میزان رطوبت، نوع بارگذاری و سرعت چرخش محور بستگی دارد.

ابعاد و استاندارد خار دو گوش (DIN 6799)

تولیدکنندگان خار دو گوش (H) را مطابق استاندارد DIN 6799 تولید می‌کنند. این استاندارد، ابعاد و تلرانس‌های دقیق خار را مشخص می‌کند تا قطعه به‌درستی در شیار محور قرار گیرد.

پارامترهای اصلی ابعادی:

• قطر محور (d₁)

• ضخامت خار (s)

• عرض خار (b)

برای عملکرد صحیح خار دو گوش، ماشینکار باید شیار محور را دقیقاً مطابق جدول استاندارد DIN 6799 تراش دهد. هرگونه خطا در ابعاد شیار، عملکرد قفل‌شوندگی خار را کاهش می‌دهد.

نحوه نصب خار دو گوش H

نصب صحیح خار دو گوش نقش مهمی در ایمنی اتصال دارد. مراحل زیر نصب اصولی را تضمین می‌کند:

1. خار H را مقابل شیار محور قرار دهید.

2. با استفاده از انبر مخصوص خار یا ابزار فشاری مناسب، دو زبانه را کمی باز کنید.

3. خار را با فشار کنترل‌شده داخل شیار قرار دهید تا دندانه‌ها کاملاً درگیر شوند.

4. از قرارگیری کامل خار در شیار اطمینان حاصل کنید.

هنگام جداسازی نیز از انبر مخصوص استفاده کنید تا به خار و محور آسیب وارد نشود.

مزایای خار دو گوش (H)

استفاده از خار دو گوش (H) مزایای متعددی برای طراحان و تولیدکنندگان ایجاد می‌کند:

• نصب و جداسازی سریع

• قفل ایمن و پایدار روی محور

• اشغال فضای کم در طراحی شافت

• قیمت اقتصادی و مناسب تولید انبوه

• عملکرد قابل اعتماد در سرعت‌های بالا

این ویژگی‌ها باعث شده‌اند خار H در بسیاری از سیستم‌های انتقال نیرو و مونتاژهای مکانیکی جایگاه ویژه‌ای داشته باشد.

صنایع مصرف‌کننده خار دو گوش

صنایع مختلف برای تثبیت قطعات روی محور از خار دو گوش استفاده می‌کنند، از جمله:

• خودروسازی و گیربکس‌سازی

• صنایع انتقال نیرو

• ماشین‌آلات صنعتی و کشاورزی

• تجهیزات الکترومکانیکی

• صنایع تولید و مونتاژ سری‌سازی
