خار سه گوش DIN6799

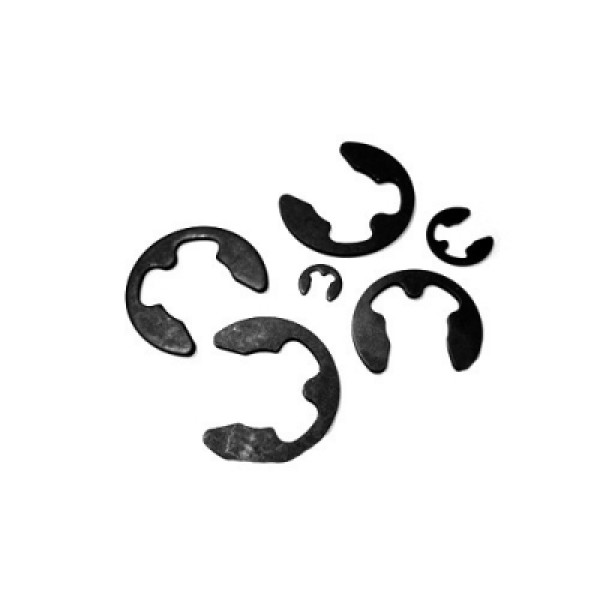

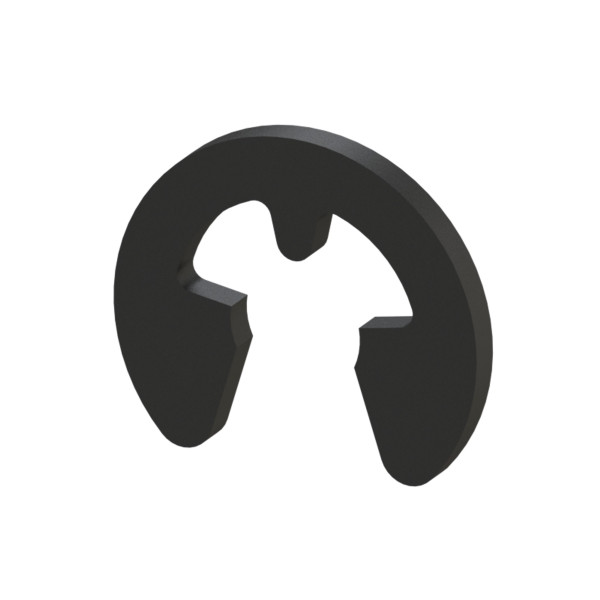

خار سه گوش DIN6799 که در بازار ایران با نام‌های خار سه‌ گوش، خار E شکل (E-Type Circlip) یا خار نعل اسبی شناخته می‌شود، یکی از پرکاربردترین خارهای فنری مخصوص شافت است. این خار با طراحی شکاف‌دار و سه زبانه‌ی قفل‌کننده، روی محورهایی با شیار استاندارد نصب می‌شود و قطعات را در موقعیت محوری ثابت نگه می‌دارد.

تولیدکنندگان این قطعه را مطابق استاندارد DIN 6799 آلمان طراحی و تولید می‌کنند تا نصب سریع، اشغال فضای کم و عملکرد مطمئن را در محورهای با قطر کوچک تا متوسط فراهم کنند. طراحی جانبی این خار، امکان نصب از کنار محور را فراهم می‌کند و سرعت مونتاژ را افزایش می‌دهد.

کاربرد خار سه گوش DIN 6799 در صنعت

مهندسان از خار DIN 6799 برای جلوگیری از حرکت محوری قطعاتی مانند بوش، چرخ‌دنده، پین، یاتاقان و قطعات کنترلی روی شافت استفاده می‌کنند. این خار برخلاف خارهای DIN 471 و DIN 472 که به‌صورت محوری نصب می‌شوند، از کنار محور در شیار قرار می‌گیرد و فرآیند مونتاژ را ساده‌تر می‌کند.

مهم‌ترین کاربردها:

• صنعت خودروسازی: تثبیت محور پدال‌ها، اتصالات دنده و میله‌های کنترلی

• الکتروموتورها و ماشین‌آلات سبک

• ابزارآلات دستی و برقی

• سیستم‌های قفل و یاتاقان‌های کوچک

• تجهیزات مکانیکی دقیق و اسباب‌بازی‌های صنعتی

در خطوط تولیدی که سرعت مونتاژ اهمیت دارد، تکنسین‌ها با استفاده از خار سه گوش DIN 6799 زمان نصب را کاهش می‌دهند و بهره‌وری را افزایش می‌دهند.

جنس و متریال خار DIN 6799

تولیدکنندگان برای ساخت خار سه گوش DIN 6799 از متریال‌های مختلف استفاده می‌کنند تا عملکرد بهینه را در شرایط کاری گوناگون فراهم کنند. انتخاب جنس مناسب به محیط کاری، میزان رطوبت، بارگذاری و سرعت چرخش محور بستگی دارد.

فولاد فنری

• انعطاف‌پذیری و استحکام بالا

• مقاومت مناسب در برابر تنش

• رایج‌ترین گزینه در کاربردهای صنعتی

فولاد ضد زنگ

• مقاومت بالا در برابر خوردگی و رطوبت

• مناسب صنایع غذایی، دارویی و دریایی

پوشش فسفاته یا اکسید سیاه

• افزایش مقاومت سطحی

• ظاهر مشکی مات صنعتی

• مناسب کاربردهای عمومی

برنج یا برنز

• رسانایی الکتریکی بالا

• خاصیت ضد جرقه

• مناسب محیط‌های خاص و تجهیزات حساس

ابعاد و استاندارد خار DIN 6799

تولیدکنندگان خار سه گوش DIN6799 را در سایزهای متنوع برای محورهایی با قطر حدود 1.2 تا 30 میلی‌متر عرضه می‌کنند. استاندارد DIN 6799 ابعاد دقیق خار را مشخص می‌کند تا نصب ایمن و دقیق انجام شود.

پارامترهای اصلی ابعادی:

• قطر محور (d)

• ضخامت خار (s)

• عرض و عمق شیار

ماشینکار باید شیار محور را دقیقاً مطابق جدول استاندارد DIN 6799 ایجاد کند تا خار سه گوش به‌درستی در محل خود قرار گیرد و اتصال پایدار ایجاد کند.

نحوه نصب خار سه گوش DIN6799

نصب صحیح خار سه گوش عملکرد ایمن اتصال را تضمین می‌کند. مراحل نصب به‌صورت زیر انجام می‌شود:

1. خار را با انبر مخصوص خار یا پنس تخت نگه دارید.

2. خار را از کنار محور به سمت شیار فشار دهید.

3. سه زبانه‌ی خار را در شیار درگیر کنید تا کاملاً قفل شود.

4. از قرارگیری کامل خار در شیار اطمینان حاصل کنید.

برای جداسازی، از ابزار مناسب یا پیچ‌گوشتی باریک استفاده کنید و فشار کنترل‌شده وارد نمایید تا شکل خار تغییر نکند.

مزایای خار سه گوش DIN 6799

استفاده از خار E شکل DIN 6799 مزایای فنی و اقتصادی متعددی ایجاد می‌کند:

• نصب و جداسازی سریع

• مناسب محورهای کوچک و فضاهای محدود

• اشغال حداقل فضا در طراحی شافت

• قیمت اقتصادی و مقرون‌به‌صرفه

• امکان استفاده مجدد در بسیاری از کاربردها

صنایع مصرف‌کننده خار سه گوش DIN6799

صنایع مختلف برای تثبیت قطعات کوچک روی شافت از خار DIN 6799 استفاده می‌کنند، از جمله:

• خودروسازی و قطعه‌سازی

• تولید لوازم خانگی و الکتروموتورها

• ماشین‌آلات سبک و ابزارآلات صنعتی

• تجهیزات دقیق و مکانیکی کوچک

• صنایع عمومی و خطوط مونتاژ دستگاه‌ها

اگر در طراحی خود به یک خار سه گوش استاندارد DIN 6799 با نصب سریع، استحکام مناسب و اشغال فضای کم نیاز دارید، این مدل یکی از بهترین گزینه‌ها برای تثبیت قطعات روی محور به شمار می‌رود.
