خار تخت چهار پهلو DIN6885A

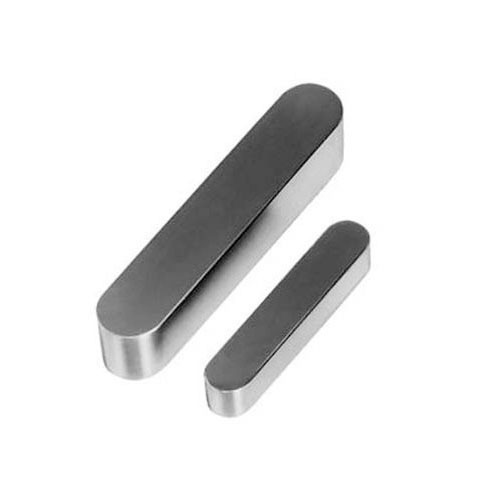

خار تخت چهار پهلو DIN6885A که با نام‌هایی مانند خار شفت چهارپهلو، خار اتصال محور و توپی و Parallel Key شناخته می‌شود، یک قطعه فلزی با مقطع مستطیلی است که نقش اصلی آن انتقال گشتاور بین محور (شافت) و قطعات گردان مانند چرخ‌دنده، پولی، کوپلینگ و بوش است.
طراحان این خار را مطابق استاندارد DIN 6885 Type A برای کاربردهایی با طول کمتر از قطر محور طراحی کرده‌اند و آن را در سیستم‌های شفت و توپی با دقت بالا ماشین‌کاری می‌کنند.

کاربرد اصلی

خار تخت چهار پهلو DIN6885A اتصال مکانیکی ایمن بین شافت و قطعه گردان ایجاد می‌کند و به‌صورت مؤثر:

• از لغزش و چرخش نسبی بین محور و قطعه جلوگیری می‌کند

• گشتاور چرخشی را به‌صورت یکنواخت و پایدار منتقل می‌نماید

• موقعیت زاویه‌ای دقیق قطعه را در زمان کارکرد حفظ می‌کند

ساختار و ویژگی‌های خار تخت چهارپهلو

• مقطع: مستطیلی (چهارپهلو)

• لبه‌ها: گوشه‌های گرد شده مطابق استاندارد (R = 0.2 تا 1.5 میلی‌متر بسته به سایز)

• طول (L): کوتاه‌تر از قطر محور در مدل Type A

• نحوه نصب: قرارگیری هم‌زمان در شیار محور (Keyway Shaft) و شیار منطبق در توپی (Hub Keyway)

مشخصات فنی خار تخت چهارپهلو

• استاندارد: DIN 6885 – Type A

• جنس‌های رایج:

  • فولاد C45 (فولاد کربنی متوسط)

  • فولاد ضدزنگ A2 / A4 برای محیط‌های مرطوب و خورنده

  • فسفر برنز یا برنج برای کاربردهای خاص

• سختی سطح: حدود 160 تا 200 HB (با امکان عملیات حرارتی تا 45 HRC)

• پوشش سطحی: بدون پوشش (Plain) یا گالوانیزه

انواع خار طبق استاندارد DIN 6885

 A: (طول کوتاه‌تر از قطر محور، مناسب کاربردهای عمومی و فضاهای محدود)

 B: (طول برابر یا بیشتر از قطر محور، مناسب انتقال گشتاورهای بالا)

 C: (دارای انتهای منحنی برای نصب آسان، مناسب کاربردهای خاص)

مزایا

• ایجاد اتصال دقیق، پایدار و مقاوم بین محور و قطعه

• امکان مونتاژ و تعویض آسان

• انتقال یکنواخت گشتاور بدون لغزش

• دوام بالا و عملکرد مطمئن در طول زمان

• تولید مطابق استانداردهای بین‌المللی

نکات نصب خار تخت چهارپهلو

• نصاب خار را با فیت لغزشی سبک (Sliding Fit) داخل شیار شافت قرار می‌دهد.

• مونتاژکار از بیرون‌زدگی بیش از حد خار از توپی جلوگیری می‌کند.

• در کاربردهای با گشتاور بالا، استفاده از چسب‌های تثبیت‌کننده یا پیچ‌های ایمنی توصیه می‌شود.

• روغن‌کاری سطح خار و شیار از خوردگی و سایش جلوگیری می‌کند.

کاربرد خار تخت چهار پهلو DIN6885A در صنایع

• گیربکس‌ها و کوپلینگ‌ها

• پمپ‌ها و موتورهای الکتریکی

• ماشین‌آلات کشاورزی و صنعتی

• توربین‌ها و سیستم‌های انتقال نیرو

• صنایع فولاد، نفت و گاز

نام‌های متداول

• خار تخت چهارپهلو

• Parallel Key DIN 6885 Type A

• خار شفت و توپی

• Key for Shaft–Hub Connection

• خار اتصال مکانیکی
