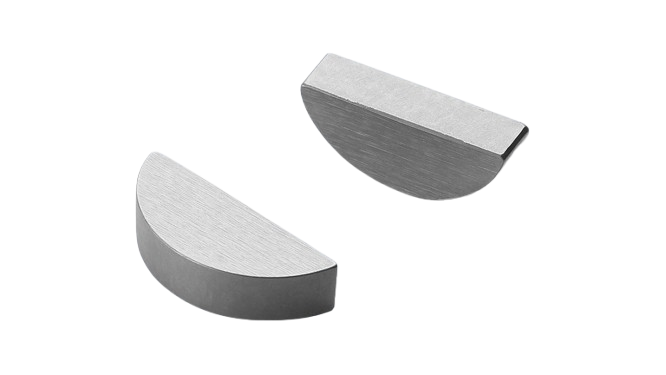

خار تخت هلالی DIN6888

خار تخت هلالی DIN6888 که با نام‌های Woodruff Key و خار نیم‌دایره‌ای (نیم‌قمری) شناخته می‌شود، یک قطعه مکانیکی پرکاربرد برای ایجاد اتصال ایمن بین محور (شافت) و قطعات دوار مانند پولی، چرخ‌دنده و کوپلینگ است.
طراحی نیم‌دایره‌ای این خار باعث می‌شود قطعه به‌صورت دقیق و پایدار داخل شیار محور قرار گیرد و مقاومت بالایی در برابر گشتاور، ضربه و لرزش از خود نشان دهد.

نحوه عملکرد

خار تخت هلالی درون شیار منحنی محور (Keyseat) قرار می‌گیرد؛ به‌گونه‌ای که نیمی از آن در شیار محور و نیم دیگر در شیار قطعه نصب‌شده روی محور می‌نشیند.
این ساختار اتصال خودمرکز شونده (Self-Aligning) ایجاد می‌کند و فرآیند مونتاژ قطعه روی محور را سریع‌تر، دقیق‌تر و ایمن‌تر می‌سازد.

ساختار و مشخصات فنی خار تخت هلالی DIN6888

• استاندارد: DIN 6888 / ISO 3912

• شکل هندسی: نیم‌دایره‌ای (هلالی)

• جنس:

  • فولاد کربنی C45 یا C60 با قابلیت سخت‌کاری

  • فولاد ضدزنگ A2 / A4 برای محیط‌های مرطوب و خورنده

• سختی سطح: حدود ۱۶۰ تا ۲۰۰ HB (با امکان سخت‌کاری تا ۴۵ HRC)

• پوشش سطحی: بدون پوشش (Plain) یا گالوانیزه (Zinc Plated)

• تلرانس ابعادی: مطابق استاندارد DIN 6888 با تلرانس h9 برای ضخامت (b)

کاربردهای خار تخت هلالی DIN6888

کاربران در صنایع مختلف از این خار برای انتقال مطمئن گشتاور بین شافت و قطعات دوار استفاده می‌کنند، از جمله:

• موتورهای الکتریکی و احتراقی

• ماشین‌آلات کشاورزی

• پمپ‌ها و کمپرسورها

• سیستم‌های انتقال نیرو (Power Transmission)

• چرخ‌دنده‌ها، کوپلینگ‌ها و پولی‌ها

مزایا

• نصب آسان به‌واسطه طراحی خودمرکز شونده

• قفل مکانیکی مطمئن در برابر گشتاورهای بالا

• جلوگیری مؤثر از لغزش بین شافت و قطعه

• امکان باز کردن و استفاده مجدد

• قیمت مناسب و دسترسی آسان در سایزهای متنوع

نکات نصب خار تخت هلالی DIN 6888

1. اپراتور شیار محور را با فرز مخصوص Woodruff Cutter ماشین‌کاری می‌کند.

2. نصاب خار را به‌صورت نیم‌فشاری (Interference Fit) داخل شیار محور قرار می‌دهد.

3. در زمان نصب قطعه روی محور، باید از جابه‌جایی یا بیرون آمدن خار جلوگیری کند.

4. در کاربردهای با سرعت بالا، بالانس دقیق محور و خار اهمیت زیادی دارد.

کاربرد در صنایع

• موتورهای دیزلی و بنزینی

• ماشین‌آلات صنعتی و خطوط تولید

• توربین‌ها و گیربکس‌ها

• تجهیزات کشاورزی و خودرویی

• پمپ‌ها و فن‌ها

نام‌های متداول در بازار

• خار هلالی DIN 6888

• خار نیم‌دایره‌ای محور

• Woodruff Key

• خار نیم‌قمری

• خار شفت موتور
